產品介紹

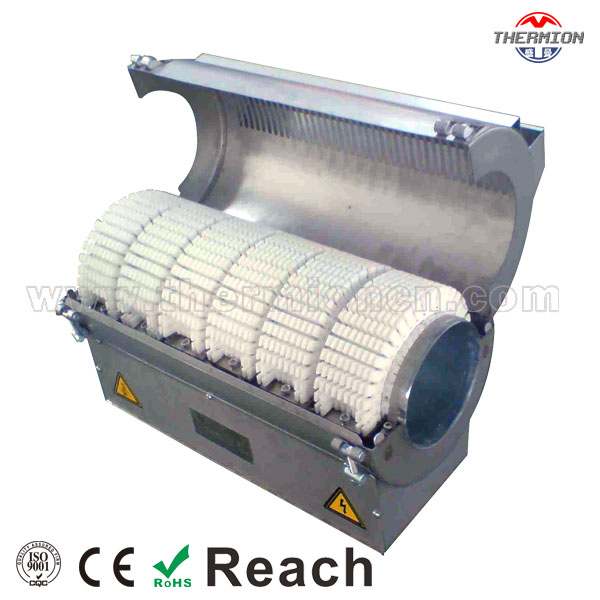

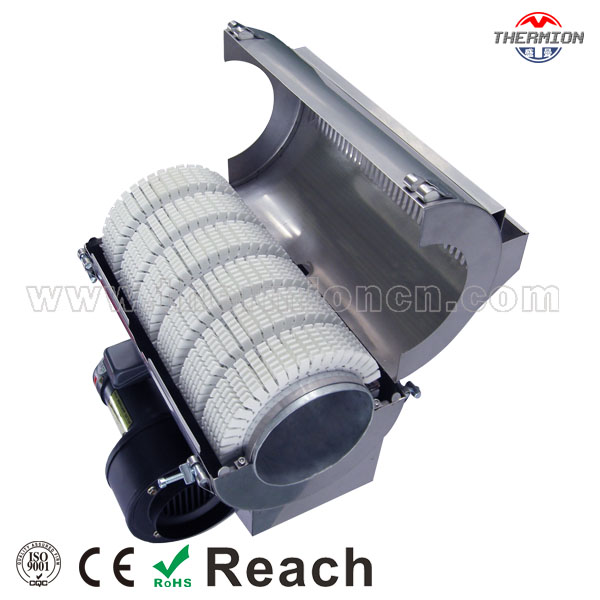

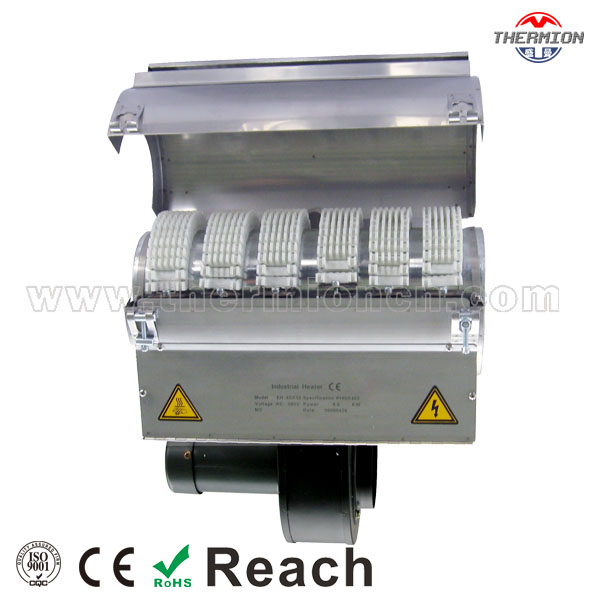

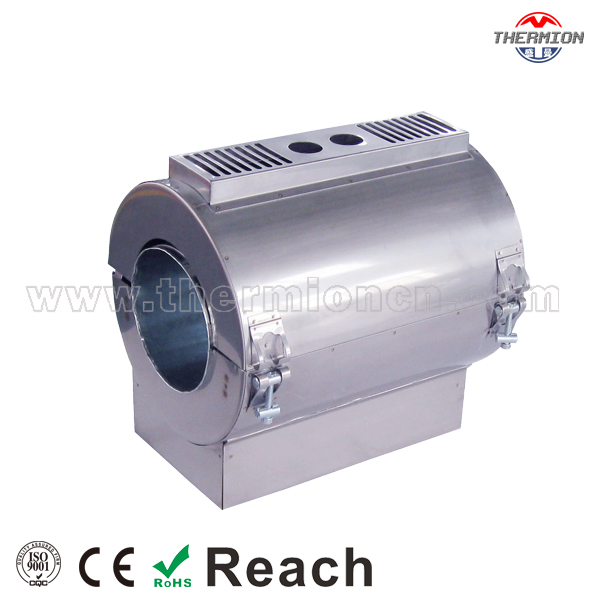

主要適用于完全擠壓部件，由幾個帶有降溫系統連接的加熱器組成，根據應用要求，該主要部件在布局和數目上能被并成一個系統，由于擠壓圓柱筒完全被覆蓋，有一個統一的溫度變化，再擴大了熱輻射面，而使得效能提高。又可消除因擠壓而導致的摩擦熱，根據生產所需不同的溫度，由幾個連接而成的帶狀加熱器組成，用陶瓷散熱器連接，然后用一個可單獨固定的冷卻外罩安裝，可用風扇連接盒和空氣出口裝置安裝，該帶狀加熱器可單獨替換。加熱器能承受的最高溫度500℃，是目前國內外擠出機，注塑機料筒最先進的加熱冷卻裝置之一。此款加熱器推薦給對性?xún)r(jià)比要求最高的客戶。
規格表
型號 | 機型 | 分區 | 尺寸 | 電壓(V) | 功率(W) | 主要技術指標 |
SM-FQTC-Φ250X255 | 雙螺桿58 | 1區 | Φ250X255 | 3X400 | 8000 | 1.使用條件:環境溫度-20～+60℃,相對溫度＜80%
2.泄漏電流：＜0.5MA
3.絕緣電阻：≥5M?
4.接地電阻：＜0.1?
5.耐壓：1500V, 1分鐘無擊穿現象
6.耐溫程度：500-800℃
7.功率偏差值：+5%-10%
|
SM-FQTC-Φ200X220 | 2區 | Φ200X220 | 230 | 4100 |
SM-FQTC-Φ200X175 | 3區 | Φ200X175 | 230 | 2400 |
SM-FQTC-Φ152/Φ140X310 | 4區 | Φ152/Φ140X310 | 230 | 3600 |
SM-FQTC-Φ305X295 | 雙螺桿68 | 1區 | Φ305X295 | 3X400 | 1000 |
SM-FQTC-Φ245X260 | 2區 | Φ245X260 | 230 | 4130 |
SM-FQTC-Φ245X215 | 3區 | Φ245X215 | 230 | 3540 |
SM-FQTC-Φ165/Φ185X365 | 4區 | Φ165/Φ185X365 | 230 | 4600 |
SM-FQTC-Φ217X190 | 雙螺桿45 | 1區 | Φ217X190 | 230 | 4000 |
SM-FQTC-Φ170X380 | 2區 | Φ170X380 | 230 | 5200 |
SM-FQTC-Φ123X220 | 3區 | Φ123X220 | 230 | 2600 |
SM-FQTC-Φ375X345 | 雙螺桿80 | 1區 | Φ375X345 | 3X400 | 16000 |
SM-FQTC-Φ295X315 | 2區 | Φ295X315 | 230 | 6350 |
SM-FQTC-Φ295X255 | 3區 | Φ295X255 | 230 | 4940 |
SM-FQTC-Φ215/Φ195X430 | 4區 | Φ215/Φ195X430 | 230 | 5930 |
SM-FQTC-Φ350X360 | 雙螺桿92 | 1區 | Φ350X360 | 3X400 | 18000 |
SM-FQTC-Φ350X120 | 2區 | Φ350X120 | 3X400 | 6500 |
SM-FQTC-Φ310X350 | 3區 | Φ310X350 | 3X400 | 8600 |
SM-FQTC-Φ280X300 | 4區 | Φ280X300 | 3X400 | 4600 |
SM-FQTC-Φ250X290 | 5區 | Φ250X290 | 3X400 | 4200 |
SM-FQTC-Φ250/Φ210X510 | 6區 | Φ250/Φ210X510 | 3X400 | 8600 |
SM-FQTC-Φ75X162 | 單螺桿25 | Φ75X162 | 230 | 1400 |
SM-FQTC-Φ90X220 | 單螺桿30 | Φ90X220 | 230 | 1500 |
SM-FQTC-Φ130X280 | 單螺桿45 | Φ130X280 | 230 | 2200 |
SM-FQTC-Φ140X325 | 單螺桿60 | Φ140X325 | 230 | 4000 |
SM-FQTC-Φ150X420 | 單螺桿75 | Φ150X420 | 400 | 5000 |
SM-FQTC-Φ175X460 | 單螺桿90 | Φ175X460 | 400 | 7000 |
SM-FQTC-Φ200X550 | 單螺桿120 | Φ200X550 | 400 | 12000 |
可按客戶要求定制，請參考訂購指南 |
訂購指南：
訂貨時請說明：
1. 加熱器精確內徑和寬度（若允許公差，請注明公差范圍）
2. 電壓和功率
3. 熱電偶孔或切口的位置及尺寸
4. 接線方式及位置（若外部位置有限制請?zhí)貏e說明）
5. 是否需要配風機
6. 若需在外殼上打標，注明激光打標的內容
7. 訂購數量
8. 交貨期限
* 訂貨時最好提供機械圖紙或草圖。
