應用
通過強迫對流或自然對流的方式對各種流動或靜止的液體和氣體進行加熱。
特點
1. 體積小、加熱功率大；
2. 可在各種場合對各種介質進行加熱，如防爆場合等；
3. 加熱溫度一般可達720℃
4. 加熱系統可以全自動化控制，包括通過DCS 系統對電加熱系統進行控制；
5. 使用壽命長，具有多重的保護系統，安全可靠。

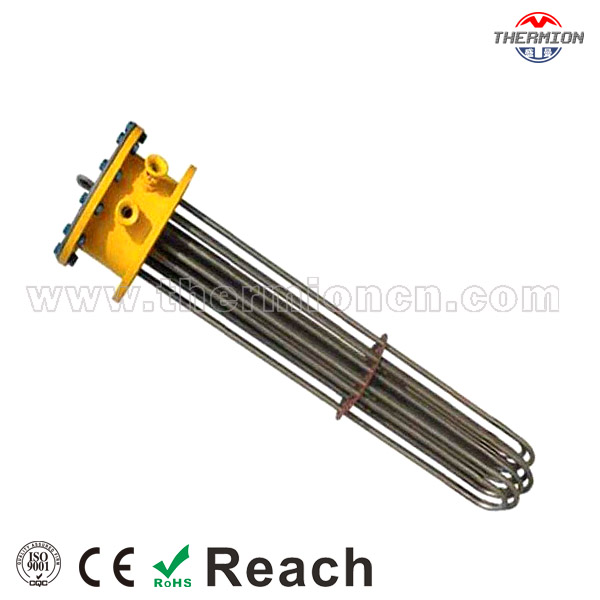

法蘭
材料：碳鋼，不銹鋼
尺寸：3″、5″、6″、8″、10″、12″、14″、16″、18″或更大
壓力等級：150、3001b ANSIB16.5/HG20592-97
加熱元件
材料：碳鋼，不銹鋼及INCOLOY
功率密度：1、2.3、3.5、7、11W/cm2
管徑：8、10、12、16、20mm.常規管徑為12mm
其他
浸入長度可達3m

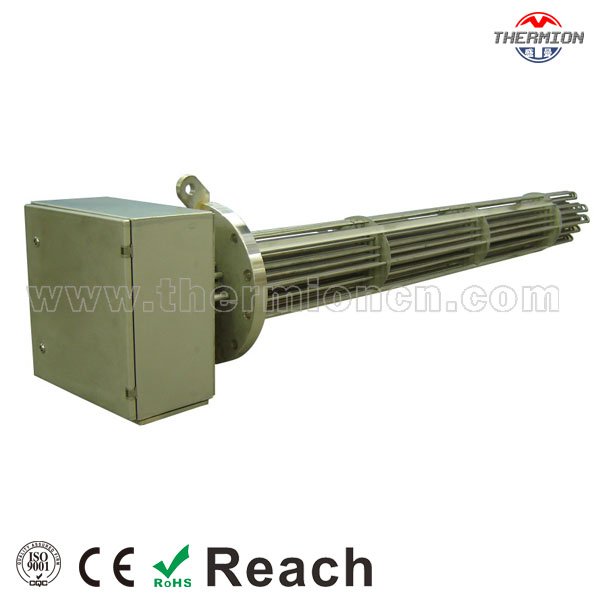

高溫時接線盒有散熱區

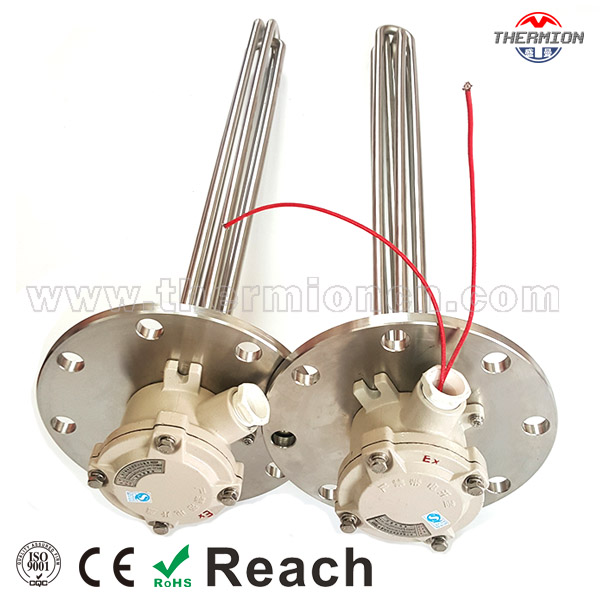

接線盒
防潮型，防爆、防潮型
選擇指導
根據工藝條件，確定加熱器的參數（參見下表），如：加熱器法蘭、電熱元件的材料和功率
密度等.
合理的選擇除了在經濟方面可以節約成本外，在使用方面可以延長加熱器的使用壽命。
以下是為方便用戶選擇加熱器而提供的一些指南，但最終的確認需要工程師的豐富經驗和
嚴謹?shù)挠?jì)算.
加熱器的選擇由下列因素決定：
1. 被加熱介質的密度、粘度、比熱和腐蝕性；
2. 加熱元件對介質的污染性；
3. 加熱元件護套的防腐及抗氧化性能；
4. 加熱元件表面的功率密度，即單位面積內的功率；
5. 加熱元件的最高表面溫度，它由1～4 項決定
應用 | 1 | 2 | 3 | 4 | 5 |
介質或加熱形式 | 酸堿度（濃度%） | 管材 | 功率密度（w/cm2) | 推薦的最高表面溫度℃ |
水或弱酸堿溶液 | 清水 | PH6-PH8 | 銅 | 7.00 | 180 |
工藝水 | PH5-PH9 2-3% | 鈍化的不銹鋼 | 7.00 | 650 |
弱酸堿溶液 | 5-6% | INCOLOY | 7.00 | 870 |
軟水 |
| INCOLOY/不銹鋼法蘭 | 7.00 | 870 |
腐蝕性和高粘度溶液 | 有腐蝕性溶液 | 5-15% | 不銹鋼1 | 3.50 | 650 |
中腐蝕性溶液 | 10-25% | INCOLOY | 3.50 | 650 |
重腐蝕性溶液 | 30-60% | INCOLOY/不銹鋼法蘭 | 2.30 | 870 |
專用水 | 蒸汽鍋爐 |
| INCOLOY/銅 |
| 870 |
油 | 低粘度油 |
| 碳鋼 | 3.50 | 400 |
中粘度油 |
| 碳鋼 | 2.30 | 400 |
高粘度油 |
| 碳鋼 | 1.00 | 400 |
儲油 | 潤滑油 |
| 碳鋼 | 2.30 | 400 |
空氣、氣體和蒸汽 | 低溫 |
| 不銹鋼 | 3.50 | 650 |
高溫 |
| INCOLOY | 3.50 | 870 |
水加熱推薦使用不銹鋼 |
型號 | 浸入長度L(mm) | 功率（KW） |
1w/cm2 | 2.3w/cm2 | 3.5w/cm2 | 7w/cm2 | 11w/cm2 |
3″（DN75）法蘭150Lb 3個電熱元件 |
HQECH3/6- | 600 | 1.1 | 2.5 | 3.9 | 8 | 12 |
HQECH3/10- | 1000 | 2.0 | 4.6 | 7 | 14 | 22 |
HQECH3/15- | 1500 | 3 | 7 | 11 | 21 | 33 |
5″（DN125）法蘭150Lb 6個電熱元件 |
HQECH5/6- | 600 | 2.2 | 5 | 8 | 15 | 24 |
HQECH5/10- | 1000 | 4 | 9 | 14 | 28 | 44 |
HQECH5/15- | 1500 | 6 | 14 | 21 | 42 | 66 |
HQECH5/20- | 2000 | 8.4 | 19 | 29 | 59 | 93 |
6″（DN150）法蘭150Lb 12個電熱元件 |
HQECH6/6- | 600 | 4.4 | 10 | 16 | 31 | 48 |
HQECH6/10- | 1000 | 8 | 18 | 28 | 56 | 88 |
HQECH6/15- | 1500 | 12 | 28 | 42 | 84 | 132 |
HQECH6/20- | 2000 | 17 | 39 | 60 | 120 | 187 |
HQECH6/25- | 2500 | 22 | 51 | 77 | 154 | 242 |
8″（DN200）法蘭150Lb 18個電熱元件 |
HQECH8/6- | 600 | 6.1 | 14 | 21 | 43 | 67 |
HQECH8/10- | 1000 | 12 | 28 | 42 | 84 | 132 |
HQECH8/15- | 1500 | 18 | 42 | 63 | 126 | 198 |
HQECH8/20- | 2000 | 25 | 57 | 88 | 175 | 275 |
HQECH8/25- | 2500 | 32 | 73 | 112 | 224 | 352 |
HQECH8/30- | 3000 | 39 | 87 | 136 | 273 | 429 |
10″（DN250）法蘭150Lb 27個電熱元件 |
HQECH10/10- | 1000 | 17 | 39 | 60 | 119 | 187 |
HQECH10/15- | 1500 | 27 | 62 | 95 | 189 | 297 |
HQECH10/20- | 2000 | 38 | 88 | 133 | 266 | 418 |
HQECH10/25- | 2500 | 49 | 112 | 170 | 340 | 539 |
HQECH10/30- | 3000 | 56 | 130 | 198 | 396 | 623 |
12″（DN300）法蘭150Lb 36個電熱元件 |
HQECH12/10- | 1000 | 23 | 53 | 81 | 161 | 256 |
HQECH12/15- | 1500 | 36 | 83 | 126 | 252 | 396 |
HQECH12/20- | 2000 | 50 | 115 | 175 | 350 | 550 |
HQECH12/25- | 2500 | 65 | 150 | 228 | 455 | 715 |
HQECH12/30- | 3000 | 75 | 173 | 264 | 529 | 831 |
14″（DN350）法蘭150Lb 45個電熱元件 |
HQECH14/15- | 1500 | 45 | 104 | 158 | 315 | 495 |
HQECH14/20- | 2000 | 63 | 145 | 220 | 440 | 693 |
HQECH14/25- | 2500 | 81 | 186 | 284 | 567 | 891 |
HQECH14/30- | 3000 | 94 | 217 | 330 | 660 | 1040 |
16″（DN400）法蘭150Lb 72個電熱元件 |
HQECH16/15- | 1500 | 72 | 133 | 200 | 504 | 792 |
HQECH16/20- | 2000 | 100 | 232 | 280 | 704 | 1100 |
HQECH16/25- | 2500 | 130 | 298 | 365 | 907 | 1420 |
HQECH16/30- | 3000 | 150 | 347 | 528 | 1056 | 1664 |
18″（DN450）法蘭150Lb 108個電熱元件 |
HQECH18/15- | 1500 | 108 | 250 | 379 | 756 | 1188 |
HQECH18/20- | 2000 | 151 | 348 | 528 | 1056 | 1663 |
HQECH18/25- | 2500 | 194 | 446 | 681 | 1360 | 2138 |
HQECH18/30- | 3000 | 225 | 520 | 792 | 1584 | 2496 |
