簡介

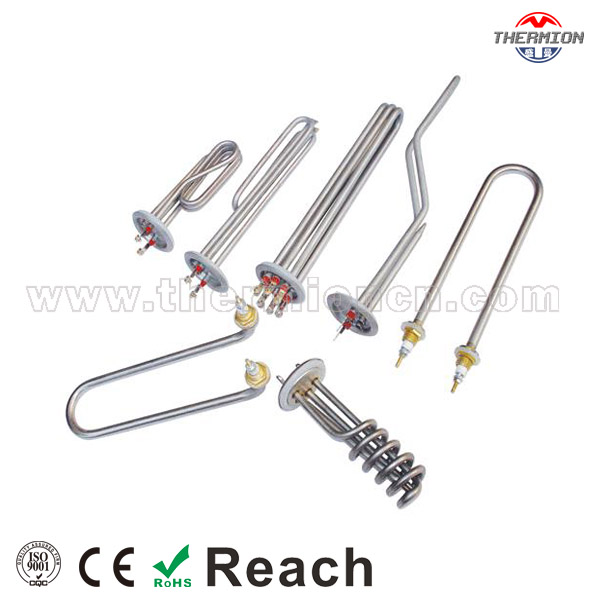

管狀電熱元件（電熱管）是以金屬管為外殼（包括不銹鋼、紫銅管），沿管內中心軸向均布螺旋電熱合金絲（鎳鉻、鐵鉻合金）其空隙填充壓實具有良好絕緣導熱性能的氧化鎂砂，管口兩端用硅膠密封，這種金屬鎧裝電熱元件可以加熱空氣，金屬模具和各種液體。
電熱管又名發熱管、加熱管，學名管狀電加熱器元件，是在金屬管中放入卷線狀的發熱絲（電阻絲），并在其周圍及空隙部分填入有良好耐熱性、導熱性和絕緣性的絕緣粉末（MgO），發熱絲兩端部具有引出棒或引出線接出。它具有結構簡單，機械強度高、熱效率高、安全可靠、安裝簡便、使用壽命長等特點。廣泛適用于各種硝石槽、水槽、油槽、酸堿槽、易熔金屬熔化爐、空氣加熱爐、干燥爐、干燥箱、熱壓模等裝置。
電熱管是專門將電能轉化為熱能的電器元件，由于其價格便宜，使用方便，安裝方便，無污染，被廣泛使用在各種加熱場合。
功能特點
體積小、功率大：加熱器首要采用集束式管狀電熱元件。熱呼應快、控溫精度高，綜合熱效率高。加熱溫度高：加熱器設計最高任務溫度可達850℃。介質出口溫度平均，控溫精度高。使用局限廣、順應性強：該加熱器可合用于防爆或通俗場所，防爆品級可達dⅡB級和C級，耐壓可達20MPa。壽命長、牢靠性高：該加熱器采用非凡電熱資料制造，設計外表功率負荷低，并采用多重維護，使電加熱器平安性和壽命大大添加�？扇鲃踊�(jié)制：依據要求經過加熱器電路設計，可便利完成出口溫度、流量、壓力等參數主動節制，并可與機算機聯網。節能結果明顯，電能發生的熱量幾乎100%傳給加熱介質。
結構
金屬管狀電熱管典型結構（最大眾化的結構）一般由5個部分組成：絕緣子、封口材料、引出棒、填充料、電熱絲、金屬護套管、接線端。
螺旋電熱絲與引出幫位于金屬護套管的中央，它的制造工藝是將螺旋型電熱絲穿入無縫鋼管、銅管或者鋁管內，其間隙處通過多管填充機均勻地填充既絕緣又導熱的氧化介質，如結晶氧化鎂粉（也可用氧化鋁或潔凈石英砂等）。然后用縮管機將管徑縮細，使氧化物介質密實（密度達到3.3g/cm3以上），保證電熱絲與空氣隔絕，中心位置不發生偏移而碰及管壁。這樣。單位面積發熱量就可增加十幾倍。使用壽命也可以相應的提高至10年以上。與相同大熱量的電熱元件相比，管狀電熱管可節約5%的電熱材料，而熱效率可達到90%以上。
因此，從電熱管的結構來看，金屬管狀電熱管是目前使用最廣泛，結構簡單，性能可靠，使用壽命長的密封式電熱元件，可成功的運用于工業、家用電器上，使用越來越廣泛。希望更多的使用者對電熱管的結構原理有了清楚的了解。
